Некоторые особенности альтернативной системы отопления
Система центрального отопления, при которой целые жилые массивы были подключены к одной котельной, пришла к нам из социалистического прошлого. В то время не было никакого смысла отапливать дома индивидуально, ведь все они были собственностью государства, которому, в свою очередь, было проще контролировать процесс их содержания, создав единую систему снабжения жилого фонда ресурсами.
Единственным достоинством системы центрального отопления является сравнительно низкая себестоимость одной единицы произведенного тепла, что и должно быть при больших объемах выработки продукции. Однако потребители не имеют возможности оценить преимущества. Оплачивая доставку тепла в квартиры, а также все возможные и невозможные его потери во время этого процесса, они отдают за отопление квартир весьма весомые суммы.
В то же время в странах, не имеющих социалистического прошлого, квартиры принято отапливать собственными силами, выбирая для этого приемлемый способ получения тепловой энергии и самостоятельно устанавливая тепловой режим в помещении. При этом отопительная система каждой квартиры автономна и никак не связана с отопительной системой соседней квартиры.
В последние годы в нашей стране также стало активно внедряться автономное отопление на основе газовых котлов небольшой мощности. В квартирах преимущественно используются настенные газовые котлы, для установки которых не требуется большого количества свободного места и монтажа специального оборудования.
При этом необходимо вносить ряд изменений во всю систему отопления, рассчитанную на подачу тепловой энергии в каждую квартиру без исключения. Дело это не простое, ведь даже заглушка одного отопительного прибора сказывается на работе всей отопительной системы в целом. По этой причине согласование перевода отдельно взятой квартиры на автономное отопление зачастую идет неохотно и в нем может быть отказано по техническим причинам.
Как это не странно звучит, но установку котельной для целого подъезда выполнить проще, чем перевод одной отдельно взятой квартиры на автономное отопление.
Почему?
Ответ на этот вопрос кроется в особенностях разводки системы центрального отопления.

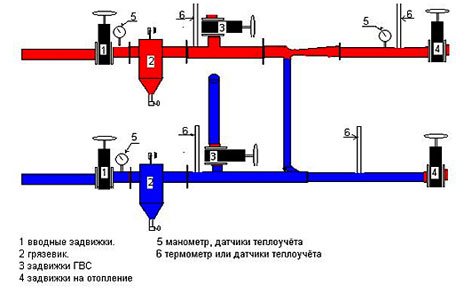

Подвод тепла к зданию начинаются с пункта его ввода в дом. Как правило, речь идет о двух трубах, по одной из которых в дом подается нагретый теплоноситель, а по второй, выходящей из дома, уходит охлажденная обратная вода. Схема теплового ввода в дом приведена ниже. В ней отсутствует элеваторный узел, в котором происходит смешение горячего теплоносителя с охлажденной обратной водой, он просто вырезан. Но именно в таком виде схема теплового ввода потребуется нам в дальнейшем.

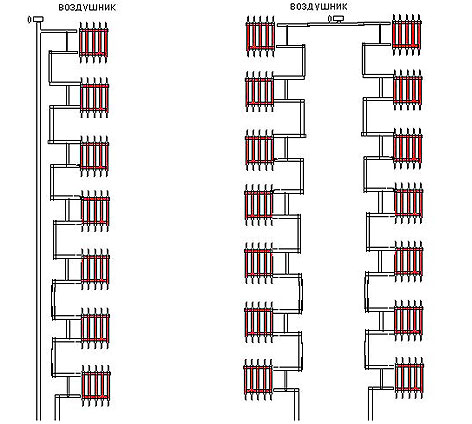

Далее теплоноситель подается на отопительные приборы. В большинстве домов в нашей стране отопительные радиаторы подключены следующим образом:
Как видно из схемы, горячая вода является общей для квартир, расположенных друг под другом, но не для отопительных приборов, находящихся в соседних комнатах. Это значит, что квартиры, расположенные на разных этажах одного подъезда, подключены к одному источнику тепла, который можно заменить альтернативным источником, например, автономной котельной. Схема такого подключения приведена на этом рисунке. При этом не нужно проводить никаких работ по обвязке отопительных приборов, достаточно использовать уже существующую схему их подключения.
При установке котельной на крыше здания удается полностью устранить потери тепловой энергии на ее транспортировку, ведь нагретый теплоноситель сразу подается потребителям.
Нет потерь и горячей воды: ее расстояние до водоразборного крана минимально. Котельная легко управляется, ее запуск и остановка не сложнее, чем запуск и остановка обычного котла для домашнего отопления.
При этом у нее есть еще одно неоспоримое достоинство, а именно, возможность использовать энергию солнца для нагрева воды и отопления.
 Энергия солнца и автономная котельная
Во всем мире энергия солнца давно и успешно используется для нагрева воды, как в частных домах, так и в многоквартирных строениях. В нашей стране, следует признать. Это направление в энергетике хоть и делает первые шаги, но назвать их уверенными пока трудно.
В то же время многоквартирный дом, имея немалую высоту, является идеальной площадкой для размещения солнечных коллекторов и солнечных батарей. Их можно установить непосредственно на крыше здания, а можно использовать для этих целей стену здания, ориентированную на юг и наиболее освещенную в течение дня солнцем.
Учитывая тот факт, что мы живем все же в северной стране, альтернативные источники энергии будем рассматривать как вспомогательные, не заменяющие обычное отопление, но позволяющие сокращать расходы на него.

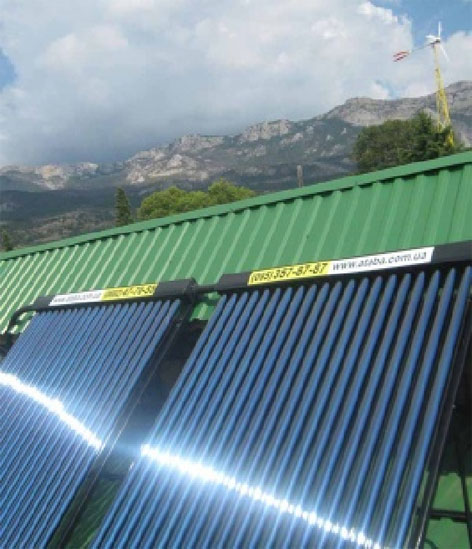

Для этого нужно использовать вакуумные солнечные коллекторы последнего поколения, позволяющие получать тепловую энергию даже зимой. Для их работы достаточно солнечной погоды.
Впрочем, нагрев воды в коллекторах возможен и при рассеянном солнечном свете, а ее температура может достигать 200 градусов Цельсия.
Совершенно очевидно, что эти устройства можно использовать для нагрева воды в автономной системе отопления для целого подъезда, достаточно просто включить коллекторы в общую отопительную систему.

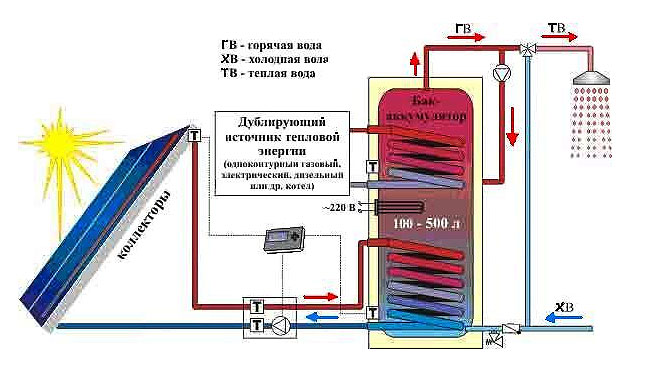

Коллекторы можно подключить к обратному трубопроводу, подающему в котел охлажденный теплоноситель. При этом, если температура обратной воды недостаточно, котел, работая в автономном режиме, будет ее подогревать. Если вода достаточно горячая, она просто совершит свое движение по системе отопления и вновь вернется в коллектор. Днем при использовании такой схемы отопления возможен полный отказ от подогрева теплоносителя газовой горелкой. В результате неизбежно сокращение расходов на отопление для всех жильцов подъезда, где к автономному отопительному котлу подключен еще и солнечный коллектор.
|
