Центральное отопление представляет собой сложную гидравлическую систему, состоящую из источника тепла, передающих сетей и его потребителей, работа которых ведется в соответствии с Правилами Технической Эксплуатации (ПТЭ) энергетических предприятий нашей страны. Этим документом определяются все параметры, выдерживание которых позволит поддерживать в жилых домах, производственных предприятиях и в учреждениях нужный тепловой режим.
Увы, в нашей стране, наверное, нет ни одного правила, которое хотя бы один раз не было нарушено.
 Тепло в квартире и гидравлический баланс
Например, в соответствии с ПТЭ в отапливаемом здании задается и поддерживается определенный гидравлический режим, наличие которого обеспечивает равномерный нагрев помещения при минимальном потреблении тепловой энергии.
В действительности жильцы считают своим долгом при вселении в дом произвести самовольную врезку или замену отопительных приборов, привлекая, порой, для выполнения этой работы того самого "специалиста" ЖКХ, который и должен следить за целостностью отопительной системы и ее соответствием проекту.
В итоге происходит снижение давления в подающем трубопроводе, и, как следствие, отсутствие циркуляции теплоносителя. "Догадливый" слесарь ЖКХ открывает вентиль на обратном трубопроводе и уменьшает в нем давление. При этом создается перепад давления между подающим и обратным трубопроводами и дальнейшая разбалансировка гидравлического режима отопительной системы.
Внимание: сброс воды в обратном трубопроводе разрешен только при возникновении в системе воздушной пробки. При этом разрешается открывать на пару минут вентиль в самой высокой точке системы или непосредственно в месте образования засора.
Если вы платите за отопление по общему счетчику, такое вмешательство в систему сразу ударит по вашему карману, а вот теплее в доме при этом не станет.
При падении давления в системе из-за потерь теплоносителя необходимо производить постоянную подпитку системы водой, прошедшей специальную предварительную подготовку, очищенной от примесей и различных солей. Мощность узла водоподготовки рассчитана на определенное количество подачи воды в сутки. При ее нехватке, особенно во время отопительного сезона и низких температурах окружающего воздуха, во избежание аварийной остановки котлов, приходится доливать в систему неподготовленную воду.
В итоге, содержащиеся в ней соли, оседают на стенках всех отопительных приборов, образовывая слой накипи и препятствуя процессу передачи тепла.
В результате нарушения гидравлического режима в отопительной системе ухудшается процесс теплообмена, показателем чего является повышенная температура в обратном трубопроводе, по которой принято оценивать эффективность работы системы теплопотребления.

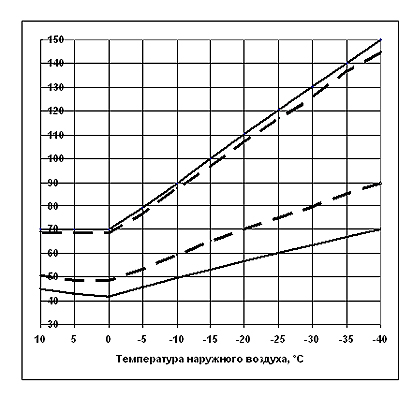

На этом графике представлено соотношение температуры воды в подающем и обратном трубопроводе при падении температуры наружного воздуха. Сплошной линией изображен график, относящийся к сбалансированной гидравлической системе, а пунктирной линией изображен график, относящийся к разбалансированной гидравлической системе.
Из графика видно, что температура воды в подающем трубопроводе практически не меняется, а вот в обратном трубопроводе ее значение уменьшается на 20 градусов, что влечет за собой существенное снижение эффективности работы всей отопительной системы.
По приведенной ниже формуле легко рассчитать, на сколько отклоняются расчетные параметры тепловой эффективности системы при отклонении параметров теплоносителя от заданных значений.
Q - заданное количество тепловой энергии
Q1- расчетное количество тепловой энергии
g- расход сетевой воды,
tn и t0 - температура теплоносителя в подающем и обратном трубопроводах соответственно
Если эту зависимость изобразить графически, то хорошо видно, что изменение соотношение температур на 0,1 влечет за собой снижение тепловой эффективности на 5%.
А вот увеличение расхода сетевой воды не вызывает заметного роста тепловой эффективности системы. Например, при увеличении расхода воды в два раза, тепловая эффективность увеличится лишь на 15%.
Также следует помнить, что подача теплоносителя во всей системе тепловых сетей, а также в системе отопления потребителя определяется существующим в ней гидравлическим напором, зависимость которого от расхода теплоносителя можно определить по формуле
где
Gф,Gр - фактический и расчетный расходы воды,
Нф- фактический напор воды
Нр- расчетный напор воды
Как видно из формулы, увеличение расхода воды влечет за собой падение гидравлического напора во второй степени, что может привести практически к остановке движения воды в теплотрассе и аварийной ситуации во всем районе.
Вывод один: чтобы система центрального отопления работала эффективно, необходимо увеличивать разность температур в подающем и обратном трубопроводе, не затрагивая при этом расход воды.
Еще раз о сокращении расходов на отопление
Платить за отопление можно только при наличии хорошо сбалансированной отопительной системы. Для этого необходимо выполнить наладку гидравлического режима системы теплоснабжения, а затем балансировку отопительной системы в целом.
Работы начинаются с составления реальной схемы подключения всех отопительных приборов в доме, проверки их технического состояния и оценки тепловой мощности. Составленная схема анализируется. Затем разрабатываются мероприятия по оптимизации распределения тепловых потоков в системе отопления.
Выполнить эту работу необходимо при установке счетчика учета тепловой энергии. Доверить ее выполнение можно только специалистам. Слесарь, даже с опытом работы в 50 лет, с этой задачей не справится. Она по силам коллективу ИТР.
Следует отметить, что установка счетчика тепловой энергии позволяет сократить расходы на отопление на 30-40%, а оптимизация отопительной системы уменьшит уже сокращенные расходы еще на 40%.
Есть, о чем подумать.
|
