ПРОЛИВНЫЕ УСТАНОВКИ ДЛЯ ПОВЕРКИ ПРИБОРОВ УЧЕТА ЭНЕРГОРЕСУРСОВ

    Принятие федерального закона № 261 ФЗ "Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации" поставило перед производителями приборов учета, внедренческими фирмами, потребителями энергоресурсов, региональными администрациями конкретную задачу - оснащение всех потребителей тепловой энергии и воды приборами учета в кратчайшие сроки - до 1 января 2012 г. При общем понимании не-обходимости таких работ возникает сомнение - насколько реально разработчики этого закона оценили возможности производственных, внедренческих, сервисных, согласующих структур, наконец, конечных потребителей ресурсов в реализации такого масштабного решения ? За предыдущие до принятия закона 15-17 лет приборами учета по разным оценкам оснащены ориентировочно 40 % всех потребителей ресурсов ( средний темп оснащения - 2,5 % потребителей в год ). В оставшиеся после принятия ФЗ № 261 два года предполагается оснастить приборами оставшиеся 60 % потребителей ( темп оснащения приборами - 30 % в год ) при неопределенном порядке финансирования этих мероприятий. За рамками закона 261 ФЗ и документов, принятых в его развитие, остались вопросы сервисного обслуживания и обеспечения эффективной работы приборов учета энергоресурсов в течение всего срока их службы. Хотя любому специалисту из технической ( да и не только технической ) сферы понятно, что любое техническое изделие требует периодического обслуживания, создание системы сервиса в период гарантийного и после-гарантийного срока эксплуатации. Узел учета тепловой энергии или воды - достаточно сложный технический объект, и для его надежной бесперебойной работы, обеспечивающей достоверный учет энергоресурсов, нужны и технические средства ( диагностические приборы и установки, ремонтная база, запчасти и пр. ), и квалифицированный ремонтно-сервисный персонал, и методическая база ( монтажная, ремонтная, сервисная, метрологиче-ская документация ), организационная ( административная ) структура по обеспечению про-ведения всех сервисных работ. Возможно, вопрос о создании сервисных служб разработчиками ФЗ 261 сознательно отложен на будущее, исходя из того, что межповерочный интервал приборов учета тепловой энергии и воды составляет, как правило, 4 года ? - Вероятно, за 2 года предполагается оснастить все здания и сооружения приборами учета, а уж затем приступать к созданию сервисной базы ?
    Однако следует принять во внимание, что в 2006 г. правительством РФ принято постановление № 307 "О порядке предоставления коммунальных услуг гражданам", которое стимулировало установку приборов подомового учета тепла и воды. Приборы, уста-новленные в соответствии с этим постановлением начиная с 2006 г., уже в 2010 г. начали поступать на поверку. Спрос на услуги по поверке и ремонту приборов учета существенно вырос, в 2011 и последующих годах можно ожидать его дальнейшего роста.
    В соответствии с требованиями федерального закона № 94 ФЗ "О размещении заказов на поставки товаров, выполнение работ, оказание услуг для государственных и муниципальных нужд" главным и практически единственным критерием для определения поставщика приборов (узлов) учета энергоресурсов является цена контракта. Поскольку в финансировании установки домовых узлов учета, или организации конкурсов на размещение таких заказов принимают участие местные администрации (как непосредственно, так и через контролируемые управляющие компании), то большинство конкурсов проводится на основании требований 94 ФЗ. Требования минимума цены на контракт приводит в ряде случаев к установке узлов учета с приборами, арматурой низкого качества, что неизбежно приводит к быстрому выходу оборудования из строя. И при таком исходе владелец узла учета уже в первые годы эксплуатации вынужден нести серьезные затраты по внеочередным ремонтам, поверкам, монтажу/демонтажу оборудования. Отсутствие сервисных структур по ремонту и поверке приборов учета энергоресурсов еще более усугубляют ситуацию, и сводят к минимуму предполагаемую экономию от внедрения систем учета энергоресурсов.
    Обратимся к примеру из практики. В начале 2003 г. в Кировской области резко возросли суммы, предъявляемые населению по квитанциям оплаты жилищно-коммунальных услуг. В чем причина ? До 2003 г. население оплачивало 40 % от стоимости потребляемых энергоресурсов, остальные 60 % возмещались в виде бюджетных дотаций. С 2003. г. доля населения в оплате ресурсов была увеличена до 60 %, таким образом произошло 1,5 кратной увеличение сумм по счетам. Одновременно был изменен тариф на энергоресурсы, который для населения не изменялся в течение 2 лет, увеличение составило 25-30 %. В итоге сумма по платежным квитанциям для населения за ресурсы выросла почти в 2 раза. Поскольку стоимость тепловой энергии от местных котельных существенно превышает стоимость энергии при централизованном отоплении, наибольший рост пришелся на население райцентров, имеющих существенно меньшие доходы по сравнению с жителями областного центра.
    В результате в марте 2003 г. в области произошел скачок спроса на приборы учета тепловой энергии и воды. Специализированные предприятия выполняли месячный план продаж по водосчетчикам за 2-3 дня. Аналогичный рост наблюдался и по спросу на счетчики тепловой энергии, где основными покупателями выступали жильцы домов, расположенных в райцентрах области. Естественно, что при минимальных доходах жителей райцентров выбор делался в пользу самых дешевых приборов учета. На тот момент такими были теплосчетчики на базе вихревых расходомеров производителя, который к настоящему времени закрыл это производство. За весну-лето 2003 г. по области были установлены сотни таких приборов. Казалось бы, поставили приборы с межповерочным интервалом 4 года, наладили порядок расчетов, все в порядке, очередные вопросы возникнут только через 4 года. Однако уже через полгода - с конца осени 2003 г. (после подключения систем теплоснабжения) резко возрос поток приборов, направляемых на ремонт и внеочередную поверку. Причина - монтаж приборов производился в условиях максимальной экономии затрат, в неприспособленных подвальных (полуподвальных) помещениях, при высоких уровнях влажности, при несоблюдении температурных режимов эксплуатации приборов. Да и качество приборов оставляло желать лучшего.
    Таким образом, параллельно с выполнением требований ФЗ 261 нужны незамедлитель-ные действия по организации структур по поверке и ремонту приборов учета тепловой энергии и воды, оснащение их необходимым поверочным оборудованием, методическими материалами, подготовка специализированного персонала. Основным техническим средством таких структур является проливная поверочная установка. Общие требования к проливным установках определены в работах [1,2,3]:
1) универсальность. Большая номенклатура эксплуатируемых расходомеров приводит к необходимости контролировать следующие типы выходных сигналов: 0-10 В, 0(4)-5 (20) мА, 0-20000 Гц, RS 232 (485), "сухой контакт", "звездочка"; должна быть предусмотрена воз-можность визуального снятия показаний с счетчиков старых серий и ручной ввод их с клавиатуры компьютера; режимы "старт-стоп";
2) оптимальный уровень автоматизации. Ручные операции должны быть сведены к установке первичного датчика на рабочий стол, подключению его выходных цепей к входным цепям установки;
3) для исключения несанкционированного вмешательства в работу требуется создание различных уровней доступа к программному обеспечению установки - наличие паролей изготовителя, поверителя;
4) в целях обеспечения безопасности персонала необходимо предусмотреть устройства для сигнализации об аварийных ситуациях, наличие устройств защитного отключения;
5) металлоконструкции установок следует выполнять из коррозионно-стойких материалов. Это требование обусловлено наличием в датчиках поверяемых расходомеров остатков тех-нологических жидкостей, приводящих к ускоренной коррозии металлоконструкций установки;
6) в установках должны быть предусмотрена встроенная постоянно действующая система водоочистки для устранения из воды различных примесей;
7) применение экономичных малошумящих циркуляционных насосов. Использование насо-сов общепромышленного исполнения недопустимо из-за создаваемого ими высокого уровня шума и вибрации, недопустимых в поверочных лабораториях;
8) применение эталонных приборов высокого класса точности;
9) использование преобразователей частоты со встроенными фильтрами радиопомех и сетевыми дросселями для минимизации влияния электромагнитных помех на поверяемые приборы и элементы поверочной установки. Применение преобразователей частоты позволяет также решить еще одну проблему - исключить пульсации расхода жидкости, генерируемые насосами;
10) должна быть предусмотрена поверка всех встроенных эталонных средств измерений без их демонтажа с мест эксплуатации;
11) широкое распространение массовых расходомеров класса точности 0,15 % требует, что-бы класс точности установок был не хуже 0,05 %;
12) наиболее целесообразно иметь два способа поверки - объемный и массовый. Массовый метод (статического взвешивания) позволяет добиться более высокого класса точности. Применение объемного метода поверки сличением показаний поверяемого и эталонного расходомера позволяет значительно уменьшить затраты времени на поверку, при этом для поверки самих эталонных расходомеров можно использовать встроенные в установку весы;
13) необходимо предусмотреть систему контроля наличия утечек воды из гидравлического тракта;
14) возможность обеспечения в гидравлическом тракте установки давления, предусмотрен-ного методиками поверки на проливаемые расходомеры;
15) система деаэрации должна обеспечивать отделение воздуха, его удаление из гидравлического тракта;
16) установки должны быть блочными (изготовлены в заводских условиях) и транспортабельны для обеспечения возможности перевозки к заказчику любым видом транспорта;
17) важным требованием является компактность установки для исключения значительных затрат на строительство новых помещений;
18) кроме необходимых технических характеристик проливная установка должна иметь современный дизайн и обеспечивать персоналу комфортные условия для работы.

    Для технического обеспечения сервисных служб (или самостоятельных предприятий) по обслуживанию приборов в процессе эксплуатации ИТЦ "Промавтоматика" в течение ряда лет разрабатывает и производит такое оборудование (рис.1,2).

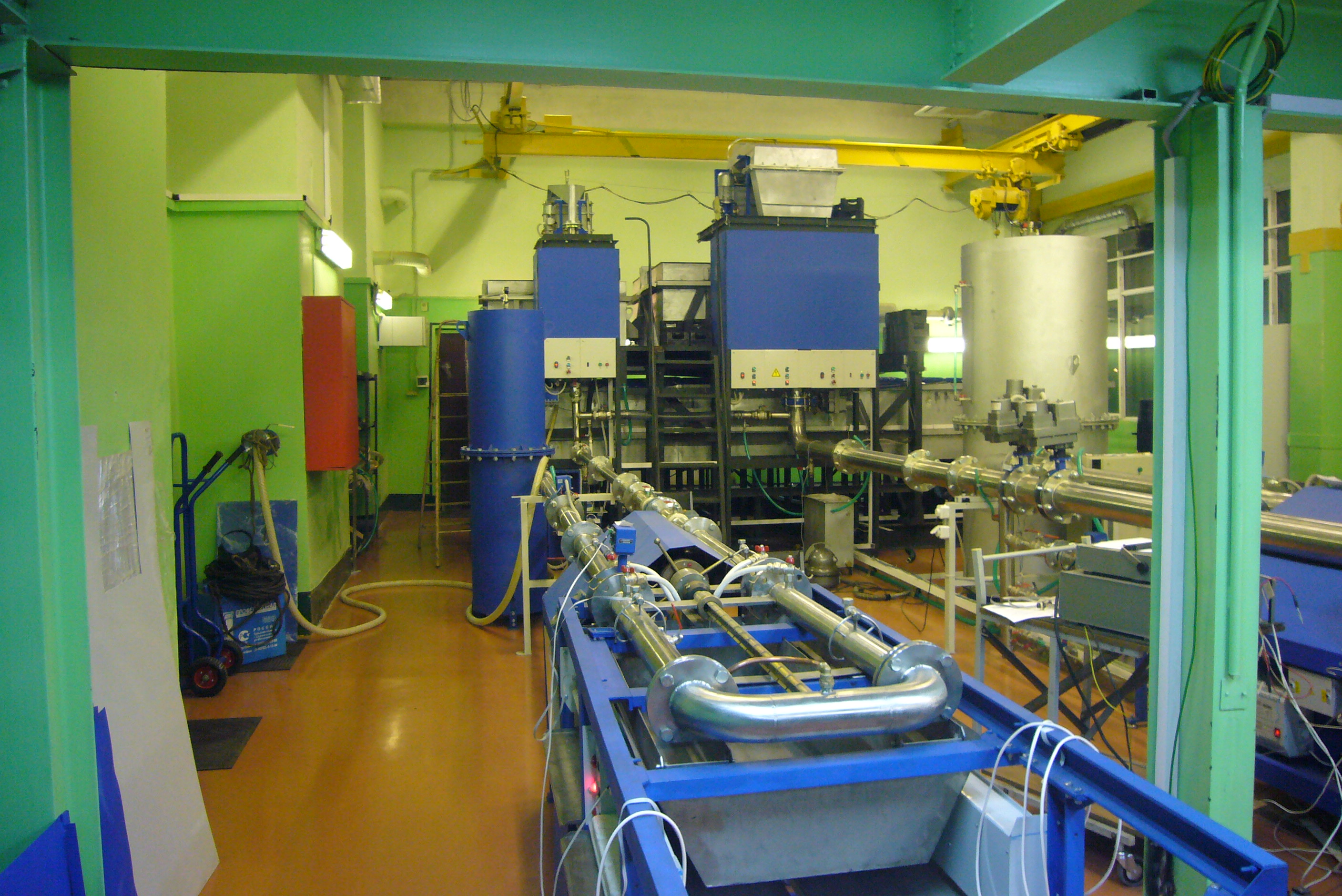

Рис.1. Фрагмент проливной установки ВПУ-07.

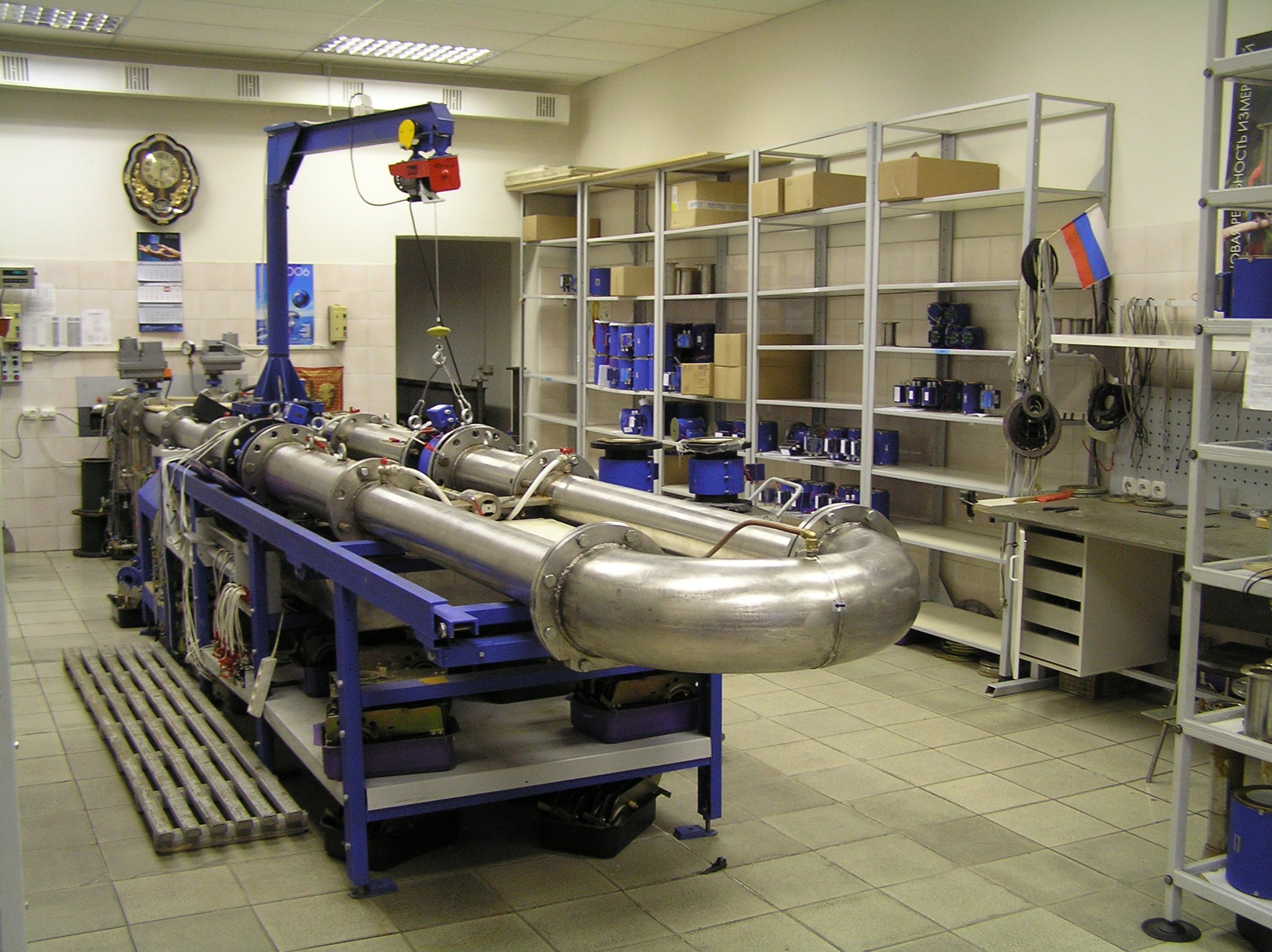

Рис.2. Фрагмент проливной установки ВПУ-05.
