Система автоматизированного учета расхода ресурсов АРМ "Ресурс"
|
Исследования, проводимые в течение последних нескольких лет, показывают, что в России потенциал энергосбережения в жилом секторе достигает 40-50%. На фоне постоянного уменьшения дотаций государства в сферу ЖКХ и роста цен, все большее значение приобретает проблема сбережения и учёта ресурсов.
В связи с реформированием жилищно-коммунального хозяйства, в частности с передачей функций контроля и учета управляющим компаниям, возникает насущная потребность в системах комплексного автоматизированного учета всех ресурсов (газ, электроэнергия, холодная и горячая вода, тепло и т.д), потребляемых жильцами квартир. В коммерческом учете потребления ресурсов заинтересованы все: и квартиросъемщики и поставщики и управляющие компании.
Во всех развитых странах сбор и обработка информации о потреблении представляет собой целую индустрию, с привлечением новейших технологий. В связи с совершенствованием рыночных отношений в России растет интерес к разработке и внедрению подобных систем.
Новейшей разработкой в этой области является система автоматизированного учета расхода ресурсов АРМ "Ресурс", разработанная ЗАО НВП "Болид" как универсальное средство измерения расхода ресурсов. На сегодняшний день системой поддерживается учет расхода холодной и горячей воды, электроэнергии и тепла.
Система позволяет вести учет потребления ресурсов, закреплять счетчики за потребителями, выписывать квитанции на оплату, контролировать в реальном времени текущее потребление, сводить баланс поступления и потребления ресурсов на объекте, контролировать линии связи со счетчиками, вести журнал изменений в системе и разграничивать доступ операторов к функциям программы.
Источниками информации являются сертифицированные счетчики. Система поддерживает два типа счетчиков: интеллектуальные цифровые, построенные на микропроцессорах и c импульсным выходом. Как правило, цифровые счетчики являются многотарифными, содержат внутренний тарификатор и часы. Кроме расхода, цифровые счетчики, могут выдавать еще и дополнительную информацию. По показаниям счетчиков с импульсными выходами обычно можно получить только значение расхода измеряемого параметра.
Для подключения цифровых электросчетчиков к системе используются их собственные интерфейсы.

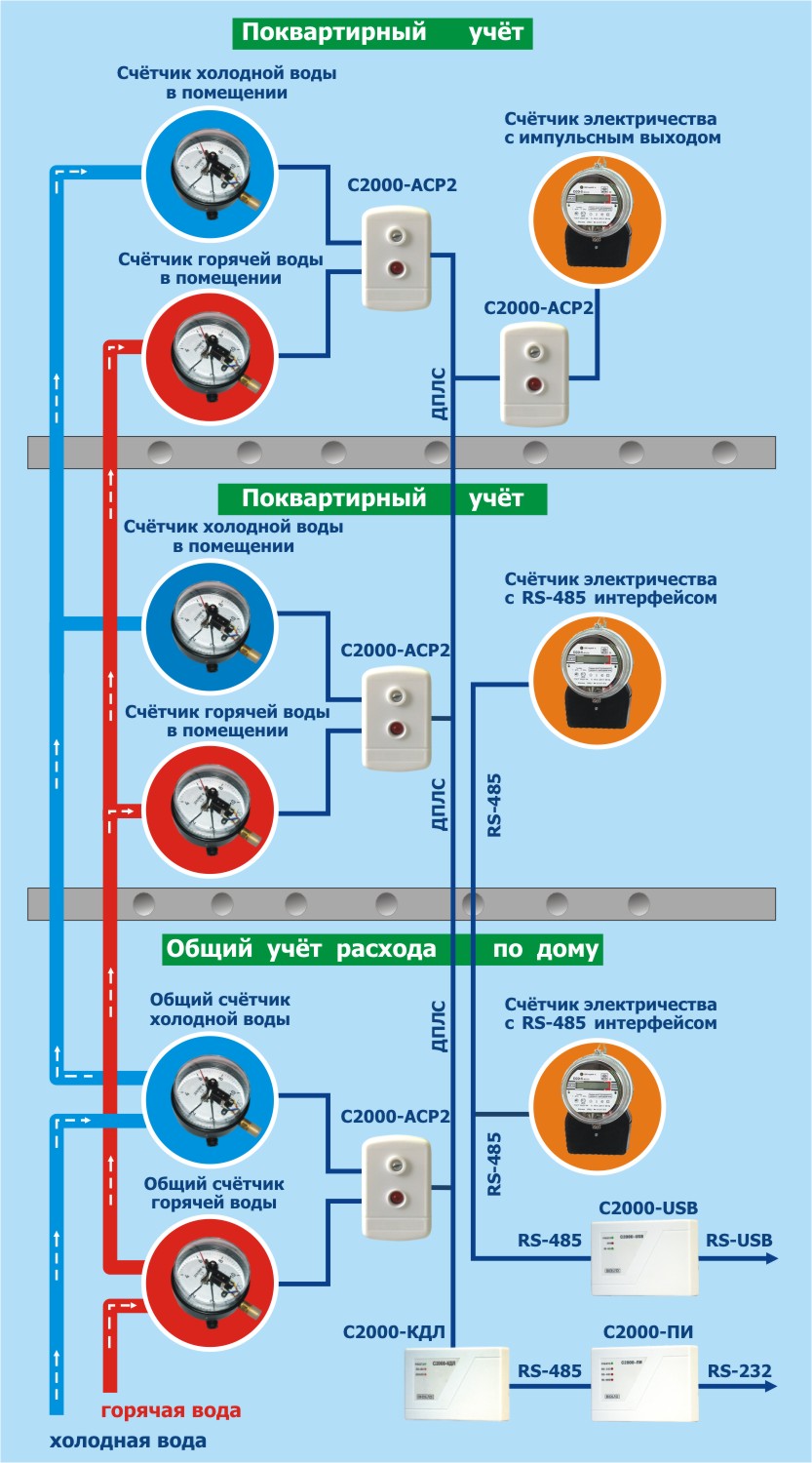

Для подключения счетчиков с импульсными выходами используется дополнительное оборудование: адресный контроллер расхода "С2000-АСР2" и контроллер двухпроводной линии связи "С2000-КДЛ". Адресный контроллер расхода "С2000-АСР2" выполняет подсчет выходных импульсов счетчика. Имеет два импульсных входа. Контроллер "С2000-КДЛ" является концентратором к которому по двухпроводной линии может быть подключено до 64 "С2000-АСР2". В свою очередь "С2000-КДЛ" подключается к RS485 интерфейсу по которому данные передаются на компьютер, с установленным ПО АРМ "Ресурс". К одному RS485 интерфейсу может быть подключено до 127 "С2000-КДЛ". Если на объекте уже используется хорошо зарекомендовавшая себя охранно-пожарная система "Орион", то возможно использование уже существующих линий связи и устройств.
Система одновременно может работать с несколькими линиями интерфейсов. Это позволяет подключать к системе счетчики разных типов, производителей, с разными системами команд, преодолевать ограничение на число одновременно подключенных счетчиков к одному интерфейсу. За счет того, что каждый интерфейс опрашивается своим потоком, система получает данные с разных линий интерфейса параллельно, что увеличивает скорость опроса каждого счетчика.
Потребители в системе могут быть двух типов: потребитель с одним общим лицевым счетом и потребитель с произвольным количеством счетов. В первом случае реализуется принцип "одного окна", когда потребитель платит за все ресурсы по одной квитанции. Во втором случае можно произвольно группировать ресурсы по счетам, и версти учет оплаты каждой такой группы отдельно.
Cчетчик, по которому ведется учет, привязывается к лицевому счету пользователя и настраиваемому тарифному плану. Для настройки тарифных планов в систему интегрирована поддержка языка PSScript с паскалеподобным синтаксисом, который позволяет задавать функцию расчета тарифного плана. Данный подход позволяет создавать сложные тарифные планы, например, для учета льгот разных слоев населения.
Сами потребители могут быть объединены в группы, произвольной вложенности. (Например, лестничная клетка, подъезд, дом). Это позволяет печатать квитанции не только для одного пользователя, но и для любой из групп.
Квитанция печатается по шаблону, созданному в MS Word. Формат квитанции может быть произвольным (вплоть до нескольких квитанций на одной странице). При печати квитанции программа заполняет в шаблоне поля, помеченные специальным образом.
Контролировать расход в реальном времени можно по таблице расхода и по показаниям приборов на мнемосхеме.
Система позволяет в реальном времени контролировать баланс поступления и расхода ресурсов на объекте. В программе можно задать многоуровневое дерево взаимозависимостей счетчиков по принципу входной счетчик - счетчик потребителя. При изменении расхода счетчиков в такой связке будет сравниваться значение расхода входного счетчика, например, общедомового с суммой расхода счетчиков жильцов. Контроль баланса позволяет выявлять утечки и несанкционированные подключения внутри объекта.
Контроль линии связи для цифровых счетчиков осуществляется периодическим опросом по интерфейсу их подключения. При потери связи по интерфейсу такие счетчики способны автономно вести учет а при возобновлении связи передать информацию о потреблении в программу. Контроль линии связи для импульсных счетчиков осуществляется несколько сложнее. Так как при неисправности линии связи подсчет импульсов невозможен, то приходится вводить интервал недостоверности в течении которого со счетчиком не было связи. Этот интервал можно получить, оценить и при необходимости ввести коррекцию показаний счетчика в большую сторону.
Во время работы программы ведется протоколирование действий оператора и событий системы, а так же запись изменений значений расхода для счетчиков. Информация может сохраняться в БД под управлением различных СУБД, в том числе параллельно в несколько БД для целей резервирования.
Система имеет несколько уровней доступа для операторов. Так операторы могут обладать правами выписки квитанций, управления, администрирования, создания и настройки других операторов.
В дальнейшем, предлагаемые нами технические решения позволят значительно расширить перечень учитываемых типов ресурсов и спектр используемого оборудования. Например, будут добавлены приборы измерения расхода сточных вод. Кроме того, предполагается добавление в программу управление исполнительными устройствами (заслонками, выключателями и т.д.)
Система сертифицирована в Федеральном Агентстве по Техническому Регулированию и Метрологии. Сертификат RU.C.29.004.A. №28148. Испытания системы подтвердили многочисленные перечисленные достоинства принятых схемных и алгоритмических решений и позволили сделать вывод о перспективности этой системы для производства и использования в жилищно-коммунальном хозяйстве России.
Импульсный водосчетчик
C2000- ACP2
C2000 КДЛ

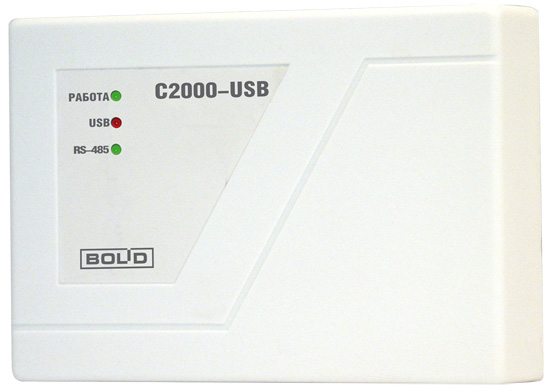

C2000 USB
ПК
Квитанция
|
Цифровой электросчетчик
C2000 ПИ
ПК
Квитанция
|
|
|
|
|
|
